配料系统阀门分类和选择
时间:2021-03-24 16:17

  在自动配料输送系统中,阀门是管路流体输送系统中控制部件,用来控制管道和设备内的介质(液体、气体、粉末)流体的方向、压力、流量的装置,具有导流、截止、节流、止回、分流或溢流卸压等功能。

  阀门按照用途分类:

  (一)关断阀

  这类阀门是起开闭作用的。常设于冷、热源进、出口,设备进、出口,管路分支线(包括立管)上,也可用作放水阀和放气阀。常见的关断阀有闸阀、截止阀、球阀和蝶阀等。

  闸阀可分为明杆和暗杆、单闸板与双闸板、楔形闸板与平行闸板等。闸阀关闭严密性不好,大直径闸阀开启困难;沿水流方向阀体尺寸小,流动阻力小,闸阀公称直径跨度大。

  截止阀按介质流向分直通式、直角式和直流式三种,有明杆和暗杆之分。截止阀的关闭严密性较闸阀好,阀体长,流动阻力大,最大公称直径为DN200。

  球阀的阀芯为开孔的圆球。板动阀杆使球体开孔正对管道轴线时为全开,转90°为全闭。球阀有一定的调节性能,关闭较严密。

  蝶阀的阀芯为圆形阀板,它可沿垂直管道轴线的立轴转动。当阀板平面与管子轴线一致时,为全开;闸板平面与管子轴线垂直时,为全闭。蝶阀阀体长度小,流动阻力小,比闸阀和截止阀价格高。

  (二)止回阀

  这类阀门用于防止介质倒流,利用流体自身的动能自行开启,反向流动时自动关闭。常设于水泵的出口、疏水器出口以及其他不允许流体反向流动的地方。止回阀分旋启式、升降式和对夹式三种。对于旋启式止回阀,流体只能从左向右流动时,反向流动时自动关闭。对于升降式止回阀,流体从左向右流动时,阀芯抬起,形成通路,反向流动时阀芯被压紧到阀座上而被关闭。对于对夹式止回阀,流体从左向右流动时,阀芯被开启,形成通路,反向流动时阀芯被压紧到阀座上而被关闭,对夹式止回阀可多位安装、体积小、重量轻、结构紧凑。

  (三)调节阀

  阀门前后压差一定,普通阀门的开度在较大范围内变化时,其流量变化不大,而到某一开度时,流量急剧变化,即调节性能不佳。调节阀可以按照信号的方向和大小,改变阀芯行程来改变阀门的阻力数,从而达到调节流量目的的阀门。调节阀分手动调节阀和自动调节阀,而手动或自动调节阀又分许多种类,其调节性能也是不同的。自动调节阀有自力式流量调节阀和自力式压差调节阀等。

  (四)真空类

  真空类包括真空球阀、真空挡板阀、真空充气阀、气动真空阀等。其作用是在真空系统中,用来改变气流方向,调节气流量大小,切断或接通管路的真空系统元件称为真空阀门。

  (五)特殊用途类

  特殊用途类包括清管阀、放空阀、排污阀、排气阀、过滤器等。

  排气阀是管道系统中必不可少的辅助元件,广泛应用于锅炉、空调、石油天然气、给排水管道中。往往安装在制高点或弯头等处,排除管道中多余气体、提高管道路使用效率及降低能耗。

  阀门的型号编制

  阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。《阀门型号编制方法》标准适用于工业管道用闸阀、节流阀、球阀、蝶阀、隔膜阀、柱塞阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀等。

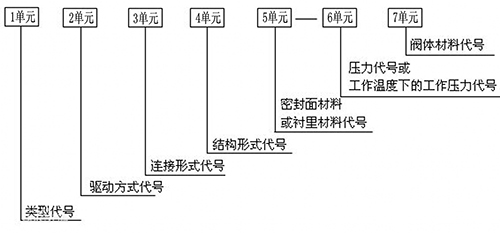

  举个例子阀门型号:“Z961Y-100I DN150” 这是个完整的闸阀型号,讲编制里头不包括最后的“DN150”这个是阀门口径为150mm的意思,好理解的。前面部分:“Z961Y-100I”根据上面的顺序图对入座,如下:“Z”是1单元;“9”是2单元;“6”是3单元;“1”是4单元;“Y”是5单元;“100”是6单元;“I”是7单元,这个阀门型号意义为:闸阀、电动驱动、焊接连接、楔式单闸板、硬质合金密封、10Mpa压力、铬钼钢阀体材质。
